Como fornecedor de soluções, podemos ajudá-lo a calcular o custo de utilização e combinar a melhor solução de produto com a política local.
|
Detalhes do produto:
|
| nome: | Simulador de ensaio de corrente contínua do sistema de carga combinado CCS | Orotocol: | Verificação do protocolo ISO15118, DIN70121 |
|---|---|---|---|
| Ecrã: | Exibição táctil de 7 polegadas | Voltagem: | Projeto de tensão resistente de 1000 V |
| Recurso: | Portátil e conveniente | OEM: | Aceite |
| Quantidade mínima: | 1 PC | Tamanho: | Tamanho padrão OEM |
| Embalagem: | Embalagem padrão | Função: | Proteção da carga dos veículos energéticos |
| Porto: | Shenzhen, Foshan, etc. | ||
| Destacar: | Sistema de ensaio do carregador do veículo CCS2,Ensaio CCS2 do carregador de veículos eléctricos,Ensaio do carregador CHAdeMO EV |
||

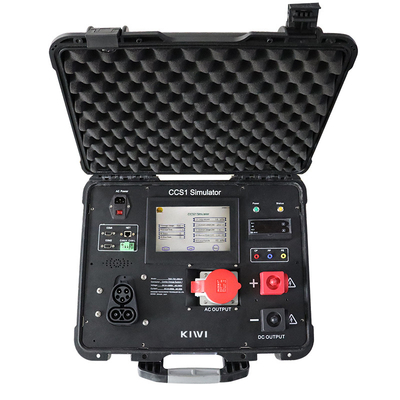

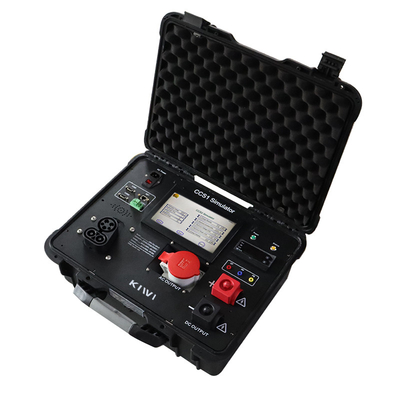

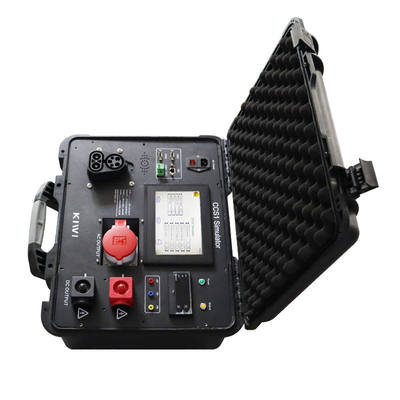

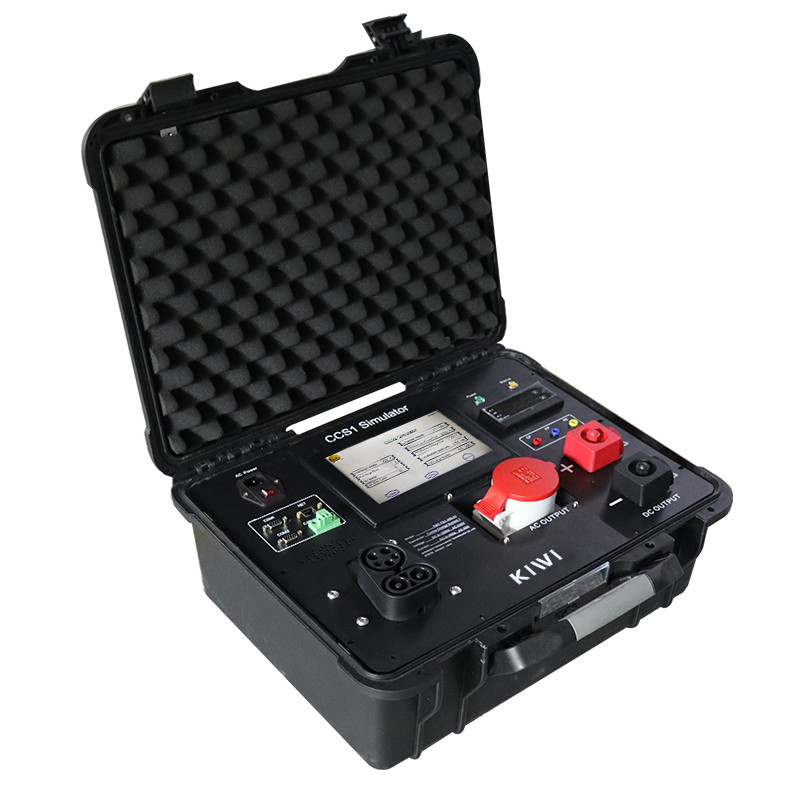

Sistema de ensaio de carregador de veículos elétricos OEM de tamanho padrão para estação de carregamento CCS1 CCS2 CHAdeMO GB/T
|
- Não, não.
|
Descrição
|
- Não, não.
|
Descrição
|
|
1
|
Nome do produto
|
10
|
Placa de dados
|
|
2
|
Conectores de alimentação AC
|
11
|
Marca
|
|
3
|
Interruptor de alimentação
|
12
|
Suporte de fiação negativa de saída
|
|
4
|
Porto COM 1
|
13
|
Detentor do terminal positivo de saída
|
|
5
|
Ethernet
|
14
|
Portão de junção do terminal CP / PP / PE
|
|
6
|
Porto COM 2
|
15
|
Medidor de alta precisão
|
|
7
|
Ventilação
|
16
|
Luz do indicador de estado
|
|
8
|
Interface CCS 2 tipo AC 2
|
17
|
Luz de potência
|
|
9
|
Interface CCS 2 DC
|
18
|
mais
|
|
A especificação e a introdução do modelo
|
|
|
|
|
||||
|
Especificações
|
|
Modelo
|
|
|
||||
|
Simulador CCS1
|
|
TMX-TS 1-200
|
|
|
||||
|
Simulador CCS2
|
|
TMX-TS 2-200
|
|
|
||||
|
|
|
|
|
|
||||
|
Por exemplo, as especificações de ensaio padrão CCS 2 são apresentadas na figura abaixo.
|
|
|
|
|
||||
|
Modelo
|
|
TMX-TS 2-200
|
|
|
||||
|
Conector
|
|
Sistema de carga combinada 2
|
|
|
||||
|
Voltagem
|
|
0 ~ 1000V
|
|
|
||||
|
Corrente
|
|
0 ~ 200A
|
|
|
||||
|
>Emulador de ensaio de carga de corrente contínua CCS 1 americano, para ensaio de pilha de carga de corrente contínua americana
|
|
|
|
|
||||
|
> Emulador europeu de ensaio de carga CCS 2 DC, para ensaio europeu de pilha de carga DC
|
|
|
|
|
||||
|
> 200A linha principal de entrada e saída (projeto de capacidade de 300A)
|
|
|
|
|
||||
|
> O contador de energia elétrica de ensaio e inspecção de 1000 V
|
|
|
|
|
||||
|
Ponto
|
Descrição
|
|
Começa.
|
Com arranque automático, o botão não funciona
|
|
Pára com isso.
|
Pare o teste de simulação.
|
|
Configuração do parâmetro EV
|
Configurações relacionadas com o VE
|
|
Tipo de protocolo
|
Tipo de protocolo
|
|
Soc
|
EV é o SOC atual
|
|
Voltagem de demanda
|
Voltagem de demanda EV
|
|
Corrente de demanda
|
Corrente de demanda EV
|
|
Situação CP
|
Voltagem CP
|
|
Frequência CP
|
Frequência CP
|
|
Ciclo de trabalho CP
|
Ciclo de trabalho CP
|
|
PLC Aag_Value
|
Valor médio de decomposição da massa do sinal do PLC
|
|
Limite de potência do Chager
|
Potência máxima do carregador
|
|
Voltagem da mensagem
|
Voltagem da mensagem
|
|
Mensagem atual
|
Mensagem atual
|
|
Tempo de carregamento
|
Intervalo de carga
|
|
Tempo de lembrete
|
Tempo de carregamento remanescente
|
|
Modo de autorização de carga
|
Método de autorização
|
|
Temperatura do conector do veículo
|
Temperatura do conector
|
|
Ponto
|
|
Descrição
|
|
|
|||
|
Voltagem de pré-carga
|
|
Pressão de pré-carregamento
|
|
|
|||
|
Voltagem de pré-carga
|
|
Pressão de pré-carregamento
|
|
|
|||
|
Tempo de pré-carregamento
|
|
Tempo de pré-carregamento
|
|
|
|||
|
Estatuto EV
|
|
Estado actual do EV
|
|
|
|||
|
Código de erro EV
|
|
Código de erro EV
|
|
|
|||
|
Solicitação de energia EV
|
|
Energia elétrica EV
|
|
|
|||
|
Limites máximos de corrente EV
|
|
Corrente máxima EV
|
|
|
|||
|
Limites máximos de tensão EV
|
|
Voltagem máxima EV
|
|
|
|||
|
Limites de potência máxima EV
|
|
Potência máxima EV
|
|
|
|||
|
Capacidade energética de veículos eléctricos
|
|
Capacidade da bateria do veículo
|
|
|
|||
|
Reiniciar
|
|
Reinicialização dos dados de fábrica
|
|
|
|||
|
Salvar
|
|
Guarde o botão de configurações
|
|
|
|||
|
Retorno
|
|
Volte ao botão da página inicial
|
|
|
|||
